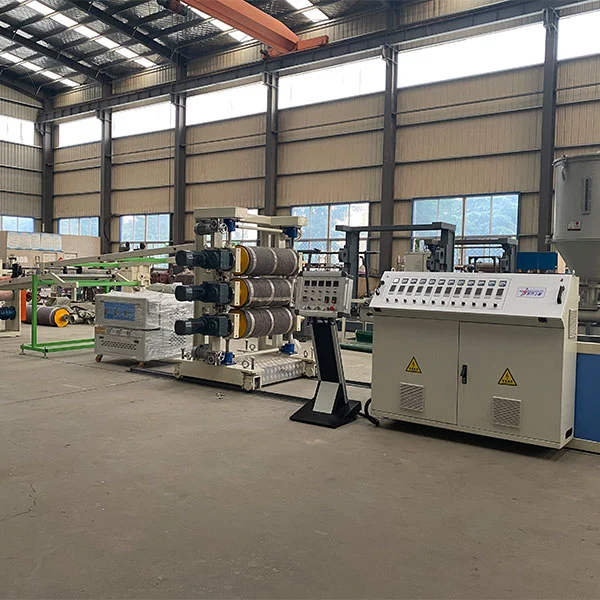

PS -arkkien suulakepuristustuotantolinja

PS -arkkien suulakepuristustuotantolinjan toimintaperiaate

PS -arkkien suulakepuristuksen tuotantolinjan toimintaperiaatteena on muuntaa PS -hiukkaset jatkuviksi arkeiksi jatkuvan raaka -aineiden sulamisen ja plastisointiprosessin avulla → Sulanmuodostus → Jäähdytys ja muotoilu → Seuraava prosessointi. Ydin perustuu muovin suulakepuristustekniikkaan. Erityiset vaiheet ovat seuraavat:

Kuivatut PS -hiukkaset kuljetetaan suulakepuristimen suppiloon automaattisen syöttölaitteen kautta. Suulakepuristimen ruuvi sulaa vähitellen kiinteät PS -hiukkaset tasaiseksi sulamaan kierroksen ja ulkoisen kuumennuksen kautta. Sula työnnetään T-DIE: hen (litteä virtauskanava) arkin leveyden määrittämiseksi alustavasti. Sulakalvo tulee kolmen roll-kalenteriin ja on nopeasti jähmettynyt ja muodostettu. Muotoileva arkki vedetään tasaisella nopeudella vetolaitteella, ja urat poistetaan trimmauskoneella. Lopuksi käämitys kääntyy tavalliseen kelaan.

PS-arkkien suulakepuristustuotantolinja-tuoteparametri

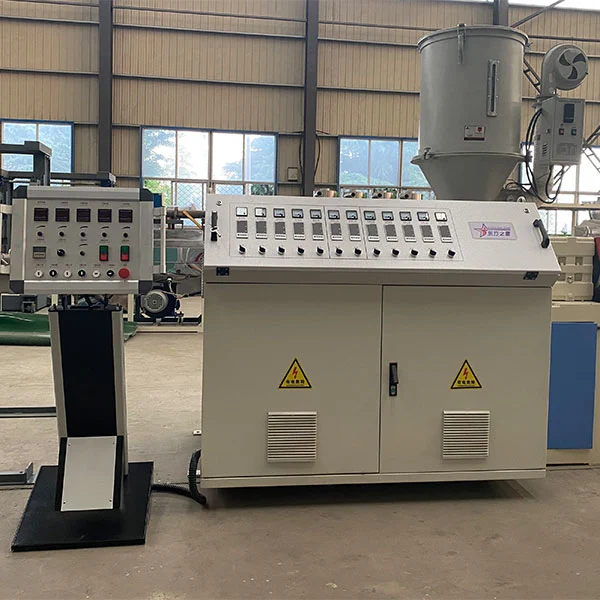

PS-arkkien suulakepuristustuotantolinja- SJ 65-30 / 1 suulakepuristin

A. Pelkistimen vaihde prosessoidaan korkealaatuisella seosteräksellä ja sitä käsitellään jauhamalla hampaita siten, että koko vaihde on iskunvaimennuksen, alhaisen melun, kulutuskestävyyden ja pitkän käyttöiän edut. Kaikki laatikon voitelupisteet ovat pakotettuja voitelua, ja voiteluöljy on varustettu korkealla tehokkuudella vesijäähdytysjärjestelmällä.

B. Ruuvimateriaali omaksuu 38Crmoala korkealaatuista nitriditerästä. ja nitridihoito. Nitride Syvyys: 0,3-0,6 mm. Kovuus 740 HV. Haureusluokka 2.

C. Sylinterimateriaali on valmistettu 38CRMOALA-korkealaatuisesta nitriditerästä ja nitridikäsittelyn jälkeen nitridien syvyys: 0,4-0,7 mm, kovuus 940 HV, haurausluokka 2.

D. Lämmitin omaksuu valettuja alumiinilämmittimen, ja jokaisessa lämmittimessä on jäähdyttävä ilmakanava.

E. Sylinterin jäähdytysalue: 5. Valmistettu ruostumattomasta teräksestä.

F. Tuuletin omaksuu matalan kohinan ja tehokkaan jäähdytystuulettimen (malli: DF -tyyppi), ja tuulettimen teho on 250 W / SET.

G: n voima. AC -moottori on 30 kW (Shandong Hongqi tai Rongcheng Motor)

H. Ohjauslomake: Taajuuden muuntamisen ohjaus (käyttämällä upotettua kuvernööriä)

I. Ruuvin halkaisija: 65 m (käyttämällä Zhejiang Zhoushan -ruudirumpua)

J. kuvasuhde: 30: 1

K. Suorainta lämmitetään viidellä vyöhykkeellä ja kunkin alueen lämmitysteho on 5 kW. SPBY -alue 1, muotireserausalue 5.

L. Yksi Sähköohjauskaapin (pystysuuntainen ohjauskaappi, sähkökaappi, jolla on lukkosuojaus, Omron älykäs lämpötilan ohjain, Siemens-kontaktori, Great-Tron-taajuuden muuntamisohjain)

PS -arkkien suulakepuristustuotantolinja -Mold

A. Muotin tehokas leveys: 350 mm, sopii 0,3-2 mm: n paksuustuotteisiin.

B. Muottimateriaali hyväksyy 5Crnimon tuodun tuotemerkin korkealaatuisen lämmönkestävän seosteräksen.

C. Muotin rakenne virtaus kovaan kromipinnoitukseen. ja apulaismikroruuvin säätöllä.

D. Muotti on jaettu kolmeen vyöhykkeeseen lämmitystä ja valmiustilaa varten 2 vyöhykettä

E. Lämmitysmenetelmä on lämmitystangon ydinosa lämmittää.

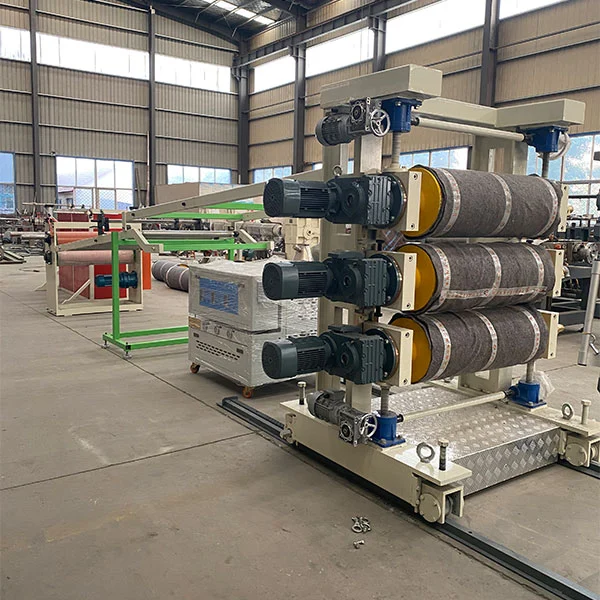

PS-arkkien suulakepuristustuotantolinja-kolme kalenteria

A. rakenne; pystysuora rulla

B. Rullien lukumäärä; kolme kappaletta

C. Rullan halkaisija: 320 mm (Changzhou Lianfeng tai Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rullan pituus: 600 mm

E. Rullan seinän paksuus: 25 mm

F. Roller: Materiaali on valmistettu bränditerästä. ja hoidon jälkeen. Kovuus voi saavuttaa RC60-65

G. Rullan pintakäsittely: peilikäsittely. ja hieno kiillotus.

H. Rullarakenne omaksuu monikerroksisen komposiitti-nopean vaihtoväliaineen järjestelmän varmistaakseen rullan vakion lämpötilan.

I. Rullan vakio lämpötila -väliaine: puhdistettu vesi tai pehmennetty vesi

J. Kolmen telan lämpötilaa voidaan säätää mielivaltaisesti. Varustettu kolmella 0,75 kW: n pumpulla.

K: n ohjausjärjestelmä ja kolme rullaa omaksuu riippumattoman ohjausjärjestelmätilan

I. Hyväksy pelkistimen siirtojärjestelmä varmistaaksesi kolmen telan sujuvan toiminnan

M. Konfiguraation ohjausjärjestelmä ottaa taajuuden muuntamisen ohjausjärjestelmän synkronisella ja riippumattomalla nopeuden säätelyn hallinnalla.

N. Lähetysteho on 0,75 kW x 3 -sarjaa

O. Ap-kolmen roller-hätäpysäytysjärjestelmän kanssa

P. varustettu apulla kolmen roller-puhdistuman tarkkuuden säätöjärjestelmä

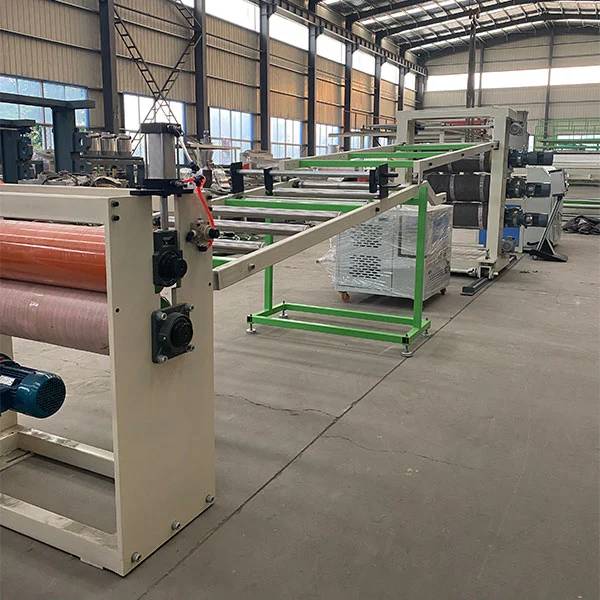

PS -arkin suulakepuristustuotantojohtolaite

A. Tyhjien telojen lukumäärä: 12

B. Ilman jakelutelan halkaisija: 75 mm

C. Ilmanjakelutelan pituus: 600 mm

D. Ilmanjakelutelan pintakäsittely: Ruostumattomasta teräksestä

E. Ilmanjakelulaitteen pituus: 4 m

F. Kultaleikkausveitsellä: 2

PS-arkkien suulakepuristustuotantolinja-Tractor

A. vetokumirulla: yksi ryhmä

B. vetohalkaisija: 220 mm

C. vetopituus: 600 mm

D. Vetokumirullan pinta, joka on päällystetty korroosiokestävällä. Lämpötilankestävä. Kulutuskestävä kumi ja kiillotettu

E. hidastumisen siirtojärjestelmä hyväksyy pelkistimen siirron

F. 0,75 kW: n taajuusmuuntimella

G. Apuväli kolmen rullan puristin- ja vedonopeuden säätöjärjestelmä. aputraktori riippumaton nopeuden säätöjärjestelmä

A. Sarja suojakalvolaite

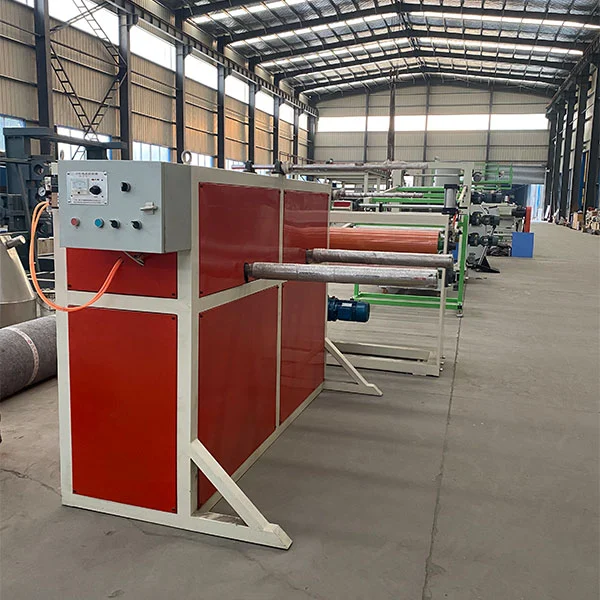

PS-arkkien suulakepuristustuotantolinja-Linkivakone

1.1 Taivutus- ja tasoitusrulla

14. Wiling -menetelmä: Halkaisija 76 Paperisylinterikaasun nouseva akseli

3. Keräystyöasema: Kaksinkertainen työasema
