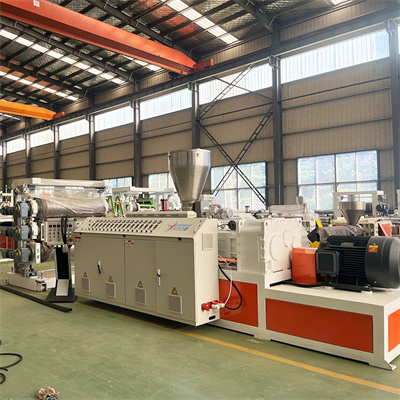

PVC-läpipainolevyjen ekstruuderikone sisältää ekstruuderin, muotin, kalenterin, traktorin, leikkurin, kuljetinalustan
Ekstruuderi:Yleensä käytetään kartiomaista kaksoisruuviekstruuderia, joka soveltuu PVC-materiaalien käsittelyyn.
Muotti:Yleensä ripustintyyppinen meistinpää
Kalenteri:Sen tehtävänä on kalenteri suulakepuristettu levy parantaakseen arkin pinnan viimeistelyä ja tasaisuutta sekä ohjata edelleen arkin paksuutta.
Traktori:Yleensä se koostuu kahdesta tai useammasta telasta, ja sitä käytetään kuljettamaan kalanteroitua arkkia eteenpäin vakaalla nopeudella arkintuotannon jatkuvuuden varmistamiseksi ja toimimaan yhteistyössä ekstruuderin ja kalanterin kanssa arkin paksuuden ja mittatarkkuuden ohjaamiseksi.
Leikkuri:Arkki voidaan leikata eripituisiksi levyiksi tarpeen mukaan
PVC-levyekstruuderikone - laiteluettelo ja tarjous
| tilausnumero | nimi | määrä | huomautuksia |
| 1 | Ruostumattomasta teräksestä valmistettu syöttölaite | 1 setti | Koko linjan pääkomponentit ovat tunnettujen kotimaisten ja ulkomaisten tuotemerkkien valmistamia: 1. Sähköjärjestelmässä on Siemens-kontaktori, Omronin älykäs lämpötilansäädin ja Invtensor-taajuusmuuttaja. 2. Kovahammastettu vähennysventtiili käyttää korkean vääntömomentin vaihteistoa muovikoneelle. 3. Ruuvipiippu on valmistettu ruuvista Zhoushanista, Zhejiangin maakunnasta 4. Peilirulla on valmistettu Qingdaossa tai Xuzhoussa. 5. Muotti on valmistettu Huangyanista. |
| 2 | SZ80-pariruuvi | 1 yksikkö | |
| 3 | MJ-1700 optisen paneelin muotti | 1 setti | |
| 4 | BF-1800X * 400 kolmirullainen kalanteri | 1 yksikkö | |
| 5 | BF-1800-6000 jäähdytysteline | 1 setti | |
| 6 | BF-1800X ∿ 220 kumirulla vetokone | 1 yksikkö | |
| 7 | BF-1800 leikkauskone | 1 yksikkö | |
| 8 | Kolme yhdessä öljytela vakiolämpötilan kone | 1 setti | |
| 9 | DK-18 piirin suulakepuristustuotantolinjan sähköinen ohjauskaappi | 1 setti | |
| 10 | Kaksipuolinen kalvopäällyslaite | 1 setti | |
| 11 | manipulaattori | 1 setti | |
| 11 | Satunnaiset laitteen tekniset tiedot | 1 kopio |
1. Ruostumattomasta teräksestä valmistettu syöttölaite:yksi
Lataustapa:Helikaalinen ruokinta
Putken ja laatikon materiaali:ruostumaton teräs
moottorin teho:2,2 kW
automaatti:Vaimennustason mittari

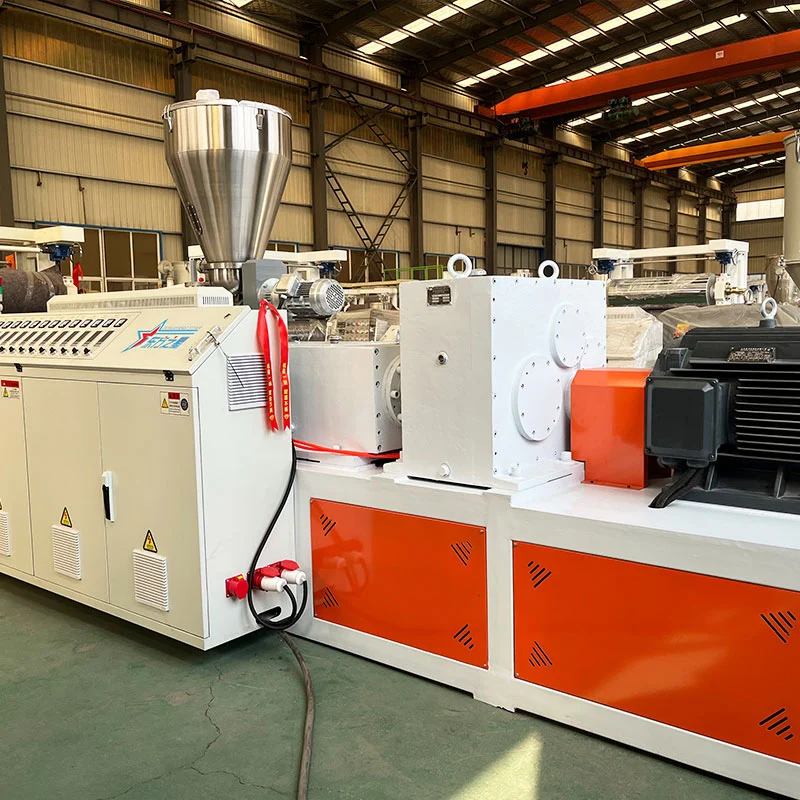

2. Z80/156 kaksoisruuviekstruuderi
| Ruuvin halkaisija: | 80 mm (Zhoushan, Zhejiang) |
| Ruuvin pituuden ja halkaisijan suhde: | 24 ∶1 |
| Ruuvin rakenne: | Uusi voimakkaasti pehmittävä ruuvi, sopii PVC-jauheelle ja rakeisille materiaaleille. |
| Tynnyrin ruuvin materiaali: | 38CrMoAIA Typpikäsittely |
| Nitridikerroksen syvyys: | 0,4-0,7 mm |
| Ruuvien kovuus: | HV＞740 |
| Muotin kovuus: | HV＞940 |
| Ruuvin nopeus: | 15-40 rpm |
| moottorin teho: | 75 kW (Shandong Tailida -moottori) Lämmitysosa 4 vyöhykettä (alumiini + ruostumaton teräs tuulilasi) Sylinterimäinen jäähdytys 3 vyöhykettä × 250w |
| Ekstruusiolähtö: | 300-400kg/h vähennyslaatikko Valmistettu Jiangyinissa, Jiangsun maakunnassa Vaihteen materiaali 20CrMnTi Hiiletys ja karkaisu jäähdytysmenetelmä Hampaat jäähdytetään vedellä lauhduttimen kautta Vaihteiston ja moottorin siirtotila Liitokset on kytketty suoraan |
| Sähköinen ohjausjärjestelmä: |
kontaktori Siemens kontaktori lämpötilasäädettävä mittari Omronin älykäs lämpötilansäätömittari taajuusmuuntaja Invt taajuusmuuttaja |

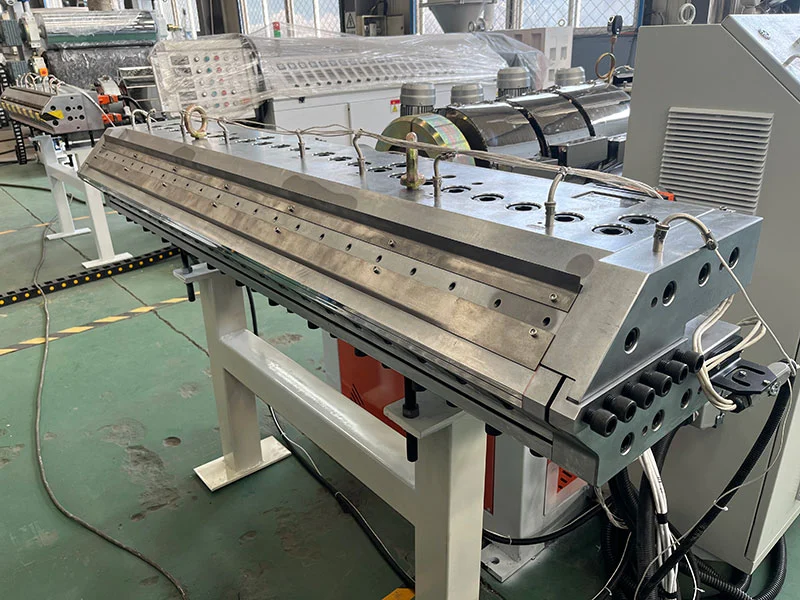

Vaateripustin levy koneen pään muotin tehokas leveys
Lämmitysteho, lämpötilan säätöosa
Korkealaatuinen muottiteräksen taonta karkaisu, kova kromipinnoitus, kiillotuskäsittely
Tuotteen paksuus on 1-3mm ja tuotteen leveys 1550mm 1700mm
15 kW käyttää sisäistä lämmitystilaa 5 vyöhykettä
Päävirtauskanava on vaateripustintyyppisen gradienttivirtauskanavan muodossa. Pää on valmistettu korkealaatuisesta seosteräksestä 5CrNIMO ja kiillotettu kromauksen jälkeen; suulakkeen ylähuuli työnnetään mikrosäädöllä.

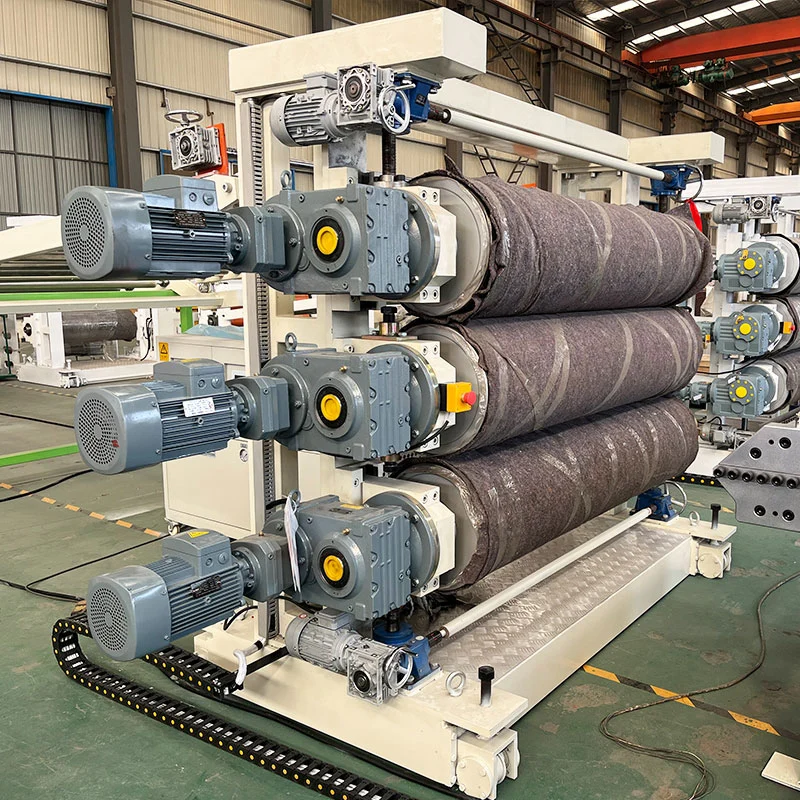

A. Kevyen puristimen rakenne: Pystysuorat kolme rullaa (rullan turvalaitteella)
b. Telojen lukumäärä; Kolme juurta (tuotettu Qingdaossa)
c. Telan halkaisija: ∮400mm
d. Rullan pituus: 1800 mm
e. Telan seinämän paksuus: ≥22mm
F. Rullamateriaali: 45# terästä käytetään ja karkaistu kovuuden saavuttamiseksi RC60-65
G. Telan pintakäsittely: Peiliviimeistely
H. telan rakenne: Monikerroksinen komposiitti nopea vaihtojärjestelmä on otettu käyttöön telan tasaisen lämpötilan varmistamiseksi.
I. Vakiolämpötilainen väliaine teloille: demineralisoitu vesi
J. kolmen rullan ohjausjärjestelmä: Taajuusmuunnosohjausta voidaan käyttää synkronisen ja riippumattoman nopeuden säätelyn saavuttamiseen.
k. käyttöjärjestelmä: 1,5KWx3=4,5kw Varmista kolmen rullan sujuva toiminta.

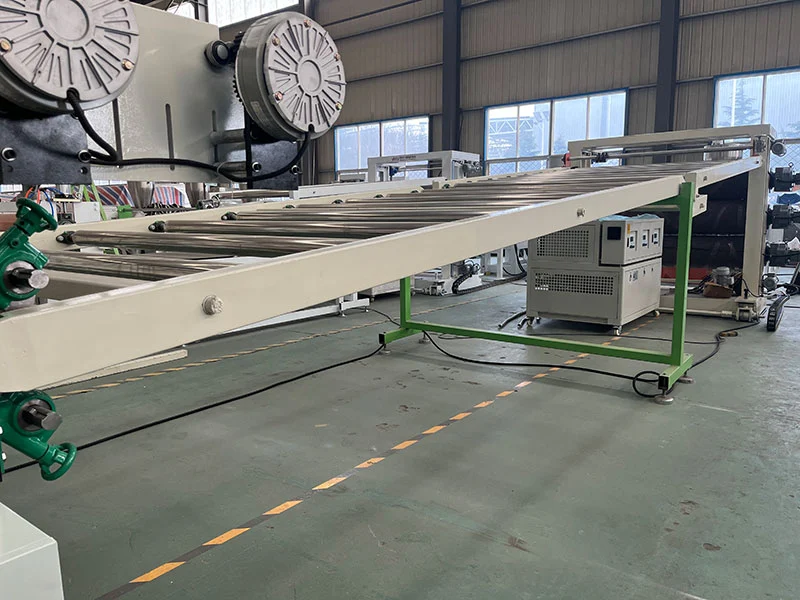

A. Jäähdytystelineen pituus: kuusi metriä.
b. Rulla: Valmistettu ruostumattomasta teräksestä.
c. Telan etäisyys kahden ensimmäisen metrin sisällä: 400 mm.
D. Kannattimessa on leikkuureunalaite: 1 sarja, leikkuri on valmistettu korkealaatuisesta metalliseosveitsestä
e. Laakeri: Säädettävä sydänlaakeri

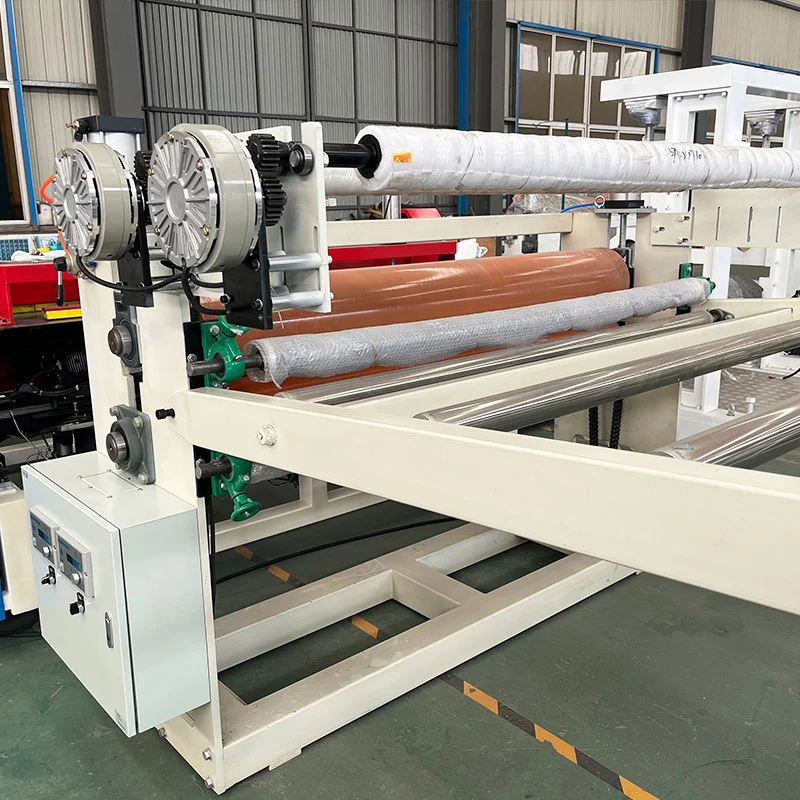

A. Vetokumirulla: 2 yksikköä
b. Vetorullan halkaisija: ∮220mm
c. Vetorullan pituus: 1800 mm
D. Vetokumitelan pinta: Korroosionkestävä, lämpöä kestävä ja kulutusta kestävä kumin kiillotus.
e. voimansiirtojärjestelmä: Vaihteiston alennusvaihteisto on otettu käyttöön
f. luistonesto: Invt-taajuusmuunnos
G. Nopeudensäätö: varustettu kolmella rullakalanterilla ja vetonopeuden nopeudensäätöjärjestelmällä, vetokone voi olla itsenäisesti nopeudensäätöjärjestelmä
A. Leikkuuleveys: 1550 mm
b. Moottorin teho: 2,2 kW
C. Harkinnanvarainen ohjaus: moottorikäyttöinen
d. Mittausmenetelmä: Etelä-Korean Autonix-enkooderi
e. Leikkauspituus: säädettävä

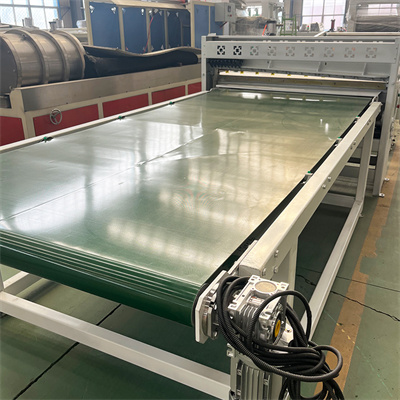

F. Materiaalin vastaanottotapa: Hihnakuljetin, manuaalinen apu
J. Hihnakuljettimen pituus: Kolme metriä
H. Moottorin teho: 0.75KW

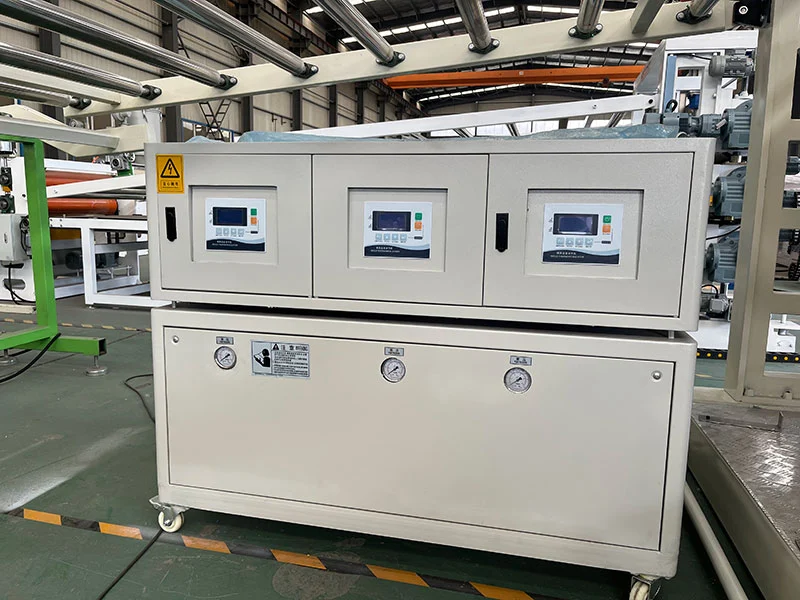

a. jäähdytysaine:öljy
B. Kiertoputki ja vesisäiliö:valmistettu ruostumattomasta teräksestä.
C. Jäähdytysventtiili:moottorikäyttöinen.
d. ohjausmenetelmä:Ylempi, keskimmäinen ja alempi riippumaton ohjaus
e. lämpötilansäädin:OMRON
