PS Seedling Tay -levyjen ekstruusiokone

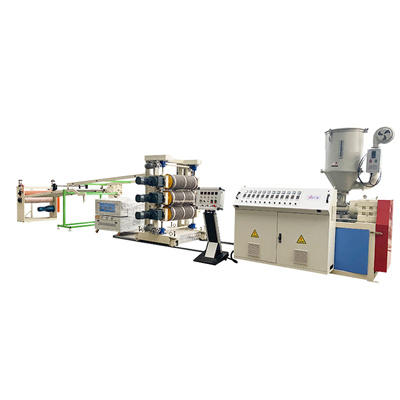

PS Seedling Tay Sheet -ekstruusiokoneen toimintaperiaate

PS Sheet Extrusion Production Line -tuotantolinjan toimintaperiaate on muuntaa PS-hiukkaset jatkuviksi levyiksi jatkuvan raaka-aineen sulatus- ja pehmitysprosessin kautta → sulatusmuodostuksen → jäähdytyksen ja muotoilun → myöhemmän käsittelyn. Ydin perustuu muovin ekstruusiomuovaustekniikkaan. Tarkat vaiheet ovat seuraavat:

Kuivatut PS-hiukkaset kuljetetaan ekstruuderin suppiloon automaattisen syöttölaitteen kautta. Suulakepuristimen ruuvi sulattaa asteittain kiinteät PS-hiukkaset tasaiseksi sulatteeksi pyörimisen ja ulkoisen kuumennuksen avulla. Sula työnnetään T-suuttimeen (tasainen virtauskanava) alustan arkin leveyden määrittämiseksi. Sulakalvo menee kolmitelaiseen kalanteriin ja jähmettyy ja muodostuu nopeasti. Vetokone vetää muotoiltua levyä tasaisella nopeudella ja leikkauskone poistaa purseet. Lopuksi se rullataan tavalliseksi kelaksi kelauskoneella.

PS Seedling Tay Sheet -ekstruusiokone-tuoteparametri

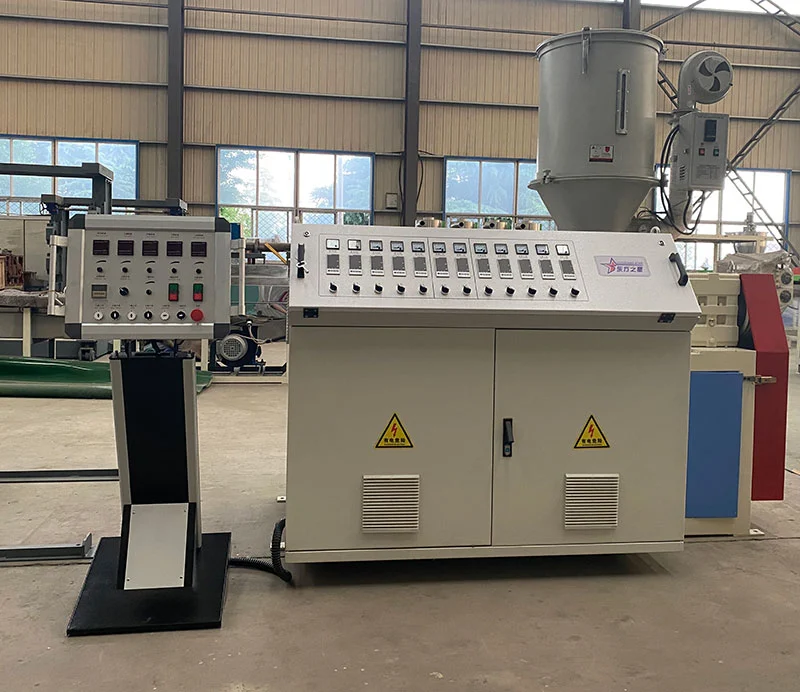

PS Seedling Tay Sheet -ekstruusiokone - SJ 65-30 / 1 suulakepuristuskone

V. Alennusvaihde on käsitelty korkealaatuisella seosteräksellä ja käsitelty hiomalla hampaat, jotta koko vaihteella on etuja iskunvaimennus, alhainen melu, kulutuskestävyys ja pitkä käyttöikä. Kaikki laatikon voitelukohdat ovat pakkovoiteluja, ja voiteluöljy on varustettu tehokkaalla vesijäähdytysjärjestelmällä.

B. ruuvimateriaalissa käytetään korkealaatuista 38CrMOALA-nitriditerästä. ja nitridikäsittely. nitridin syvyys: 0,3-0,6 mm. kovuus 740 HV. haurausaste 2.

C. Sylinterin materiaali on valmistettu korkealaatuisesta 38CrMoALA-nitriditeräksestä, ja nitridikäsittelyn jälkeen nitridin syvyys: 0,4-0,7 mm, kovuus 940 HV, haurausaste 2.

D. Lämmittimessä on valettu alumiinilämmitin, ja jokaisessa lämmittimessä on jäähdytysilmakanava.

E. sylinterin jäähdytysalue: 5. valmistettu ruostumattomasta teräksestä.

F. Tuulettimessa on tuotu hiljainen ja tehokas jäähdytystuuletin (malli: DF-tyyppi), ja tuulettimen teho on 250 W / sarja.

g:n teho. AC-moottori on 30 kW (Shandong Hongqi tai Rongcheng moottori)

H. Ohjausmuoto: taajuusmuunnosohjaus (käyttäen Inwitten-ohjainta)

I. Ruuvin halkaisija: 65 m (Käyttäen Zhejiang Zhoushanin ruuvirumpua)

J. kuvasuhde: 30:1

K. Ekstruuderi lämmitetään 5 vyöhykkeellä, ja kunkin alueen lämmitysteho on 5KW. Spby-alue 1, homevarastoalue 5.

L. Yksi sähköinen ohjauskaappi (pystysuuntainen ohjauskaappi, sähkökaappi lukitussuojalla, Omronin älykäs lämpötilansäädin, Siemens-kontaktori, Great-tron-taajuusmuunnosohjain)

PS Sheet Extrusion Production Line -muotti

A. Tehokas muotin leveys: 350 mm, sopii 0,3-2 mm paksuisille tuotteille.

B. Muottimateriaalissa käytetään 5CrNiMO:ta tuotua korkealaatuista lämmönkestävää seosterästä.

C. muottirakenne virtaa kovakromipinnoitteeseen. ja lisämikroruuvisäädöllä.

D. muotti on jaettu 3 vyöhykkeeseen lämmitystä ja valmiustilaa varten 2 vyöhykettä

E. Lämmitysmenetelmänä on lämmittää lämmityssauvan ydinosa.

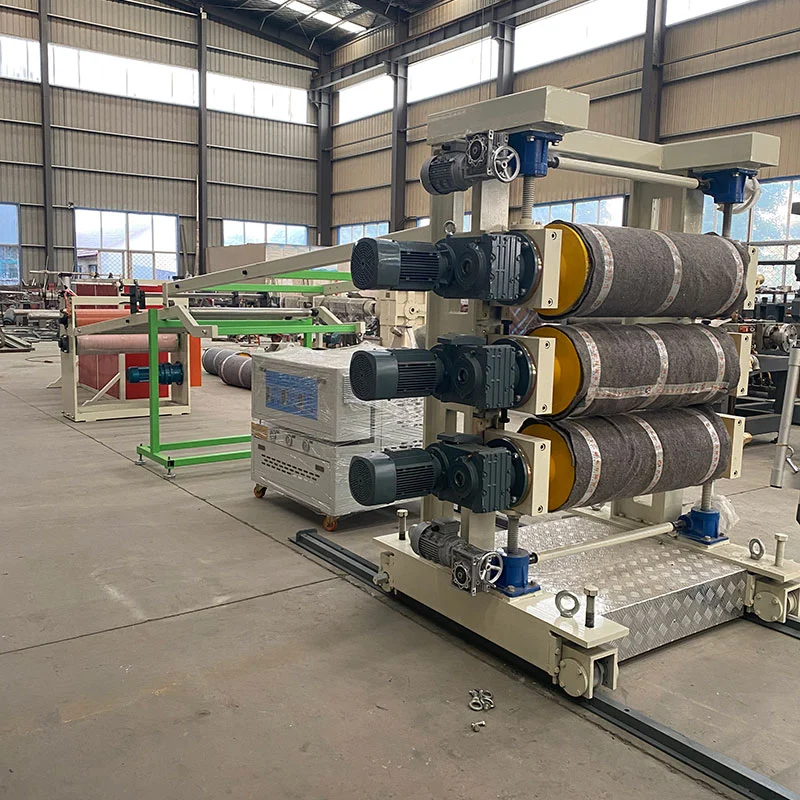

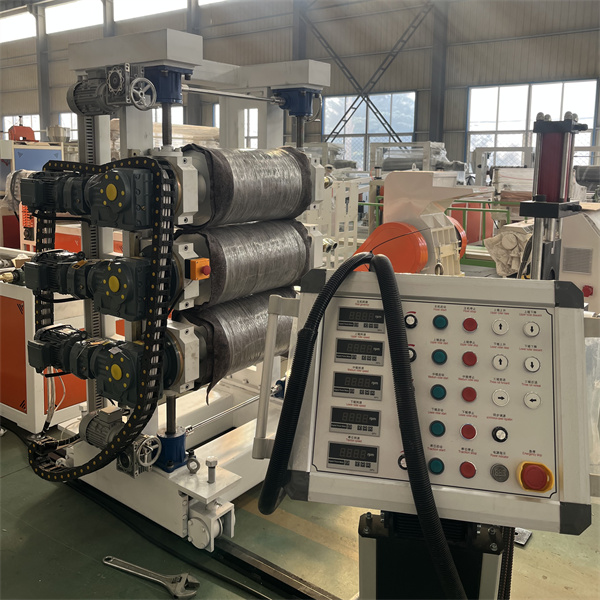

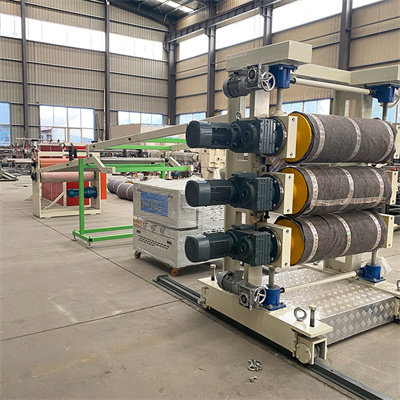

PS Taimi Tay Sheet Ekstruusiokone - Kolme kalenteri

A. rakenne; pystysuora kolme rullaa

B. Telojen lukumäärä; kolme kappaletta

C. Telan halkaisija: 320 mm (Changzhou Lianfeng tai Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rullan pituus: 600 mm

E. Telan seinämän paksuus: 25 mm

F. rulla: materiaali on valmistettu merkkiteräksestä. ja hoidon jälkeen. kovuus voi olla RC60-65

G. telan pintakäsittely: peilikäsittely. ja hieno kiillotus.

H. Rullarakenteessa on monikerroksinen komposiitti nopea vaihtoväliainejärjestelmä varmistaakseen telan tasaisen lämpötilan.

I. telan vakiolämpötilaväliaine: puhdistettu vesi tai pehmennetty vesi

J. Lämpötilajärjestelmä ottaa käyttöön kolmen telan lämpötilan ohjatakseen itsenäisesti järjestelmätilaa. kolmen telan lämpötilaa voidaan säätää mielivaltaisesti. varustettu kolmella 0,75 kW pumpulla.

K- ja kolmen rullan ohjausjärjestelmä ottaa käyttöön itsenäisen ohjausjärjestelmän tilan

I. Ota käyttöön alennusvaihteisto varmistaaksesi kolmen rullan sujuvan toiminnan

M. Konfiguroinnin ohjausjärjestelmä ottaa käyttöön taajuusmuunnosohjausjärjestelmän, jossa on synkroninen ja riippumaton nopeudensäätö.

N. Lähetysteho on 0,75 KW x 3 sarjaa

O. Kolmirullaisella hätäpysäytysjärjestelmällä

P. varustettu ylimääräisellä kolmen rullan välyksen tarkkuussäätöjärjestelmällä

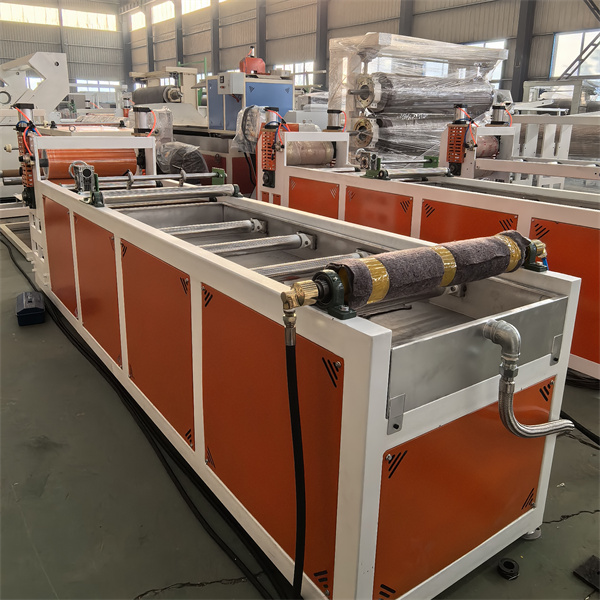

PS Seedling Tay Sheet Extrusion Machine -jäähdytyslaite

A. Tyhjien rullien lukumäärä: 12

B. Ilmansyöttörullan halkaisija: 75 mm

C. Ilmansyöttörullan pituus: 600 mm

D. Ilmansyöttötelan pintakäsittely: ruostumaton teräs

E. Ilmansyöttölaitteen pituus: 4 m

F. kultaisella leikkausveitsellä: 2

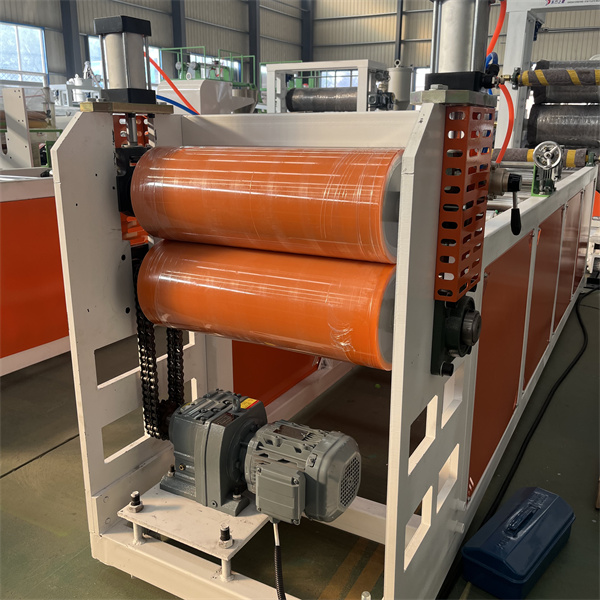

PS Seedling Tay -levyjen ekstruusiokone - Traktori

A. Vetokumirulla: yksi ryhmä

B. Vedon halkaisija: 220 mm

C. Vedon pituus: 600 mm

D. vetokumirullan pinta päällystetty korroosionkestävällä. lämpöä kestävä. kulutusta kestävä kumi ja kiillotettu

E. hidastusvoimansiirtojärjestelmä ottaa käyttöön alennusvaihteen

F. 0,75 kW:n taajuusmuuttajalla

G. kolmen rullan lisäpuristin ja vetonopeuden säätöjärjestelmä. aputraktorista riippumaton nopeudensäätöjärjestelmä

A. joukko suojakalvo laite

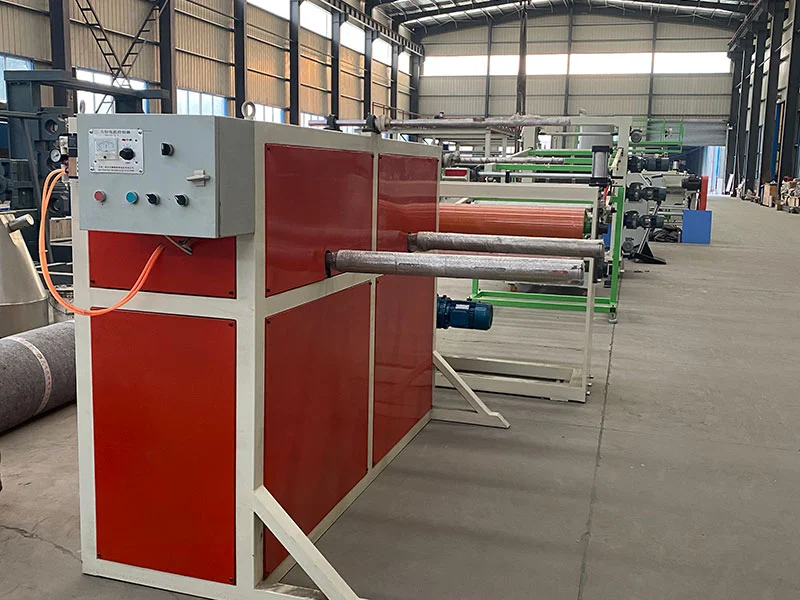

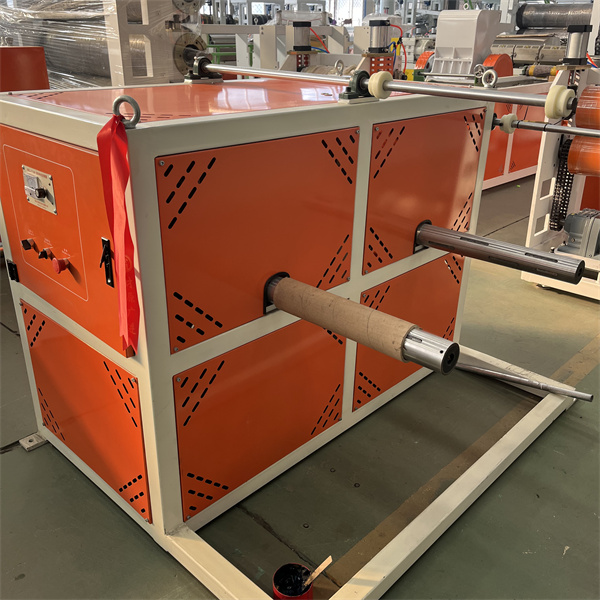

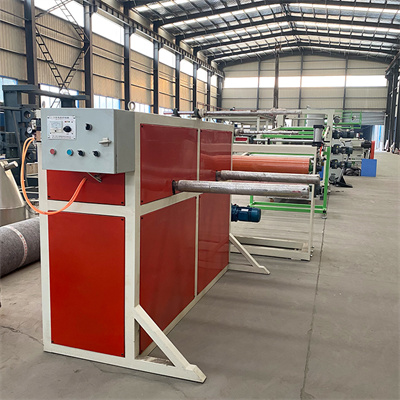

PS Seedling Tay Sheet -ekstruusiokone - Kelauskone

1.1 taivutus- ja tasoitustela

2. Kiinnitysmenetelmä: halkaisijaltaan 76 paperipullon kaasun nousuakseli

3. Keräystyöpiste: kaksinkertainen työpiste
