Kuinka käyttää kolmen roll-kalenterilaitteet?
I. Sovellus
A kolmen roll-kalenteri käytetään yhdessä suulakepuristimen kanssa kalenterituotteisiin, jotka on suulakepuristettu arkkitehtävästä, säätäen tuotteen paksuutta ja pintapintaisia vaatimusten täyttämiseksi. Tämä mahdollistaa muovilevytuotteiden, kuten PE: n, PP: n ja PS: n, jatkuvan tuotannon halutulla leveydellä. Lisäksi korvaamalla suulakepuristin ja säätämällä muottimen prosessia, se voi myös saavuttaa SPVC-, PE-, PP- ja PS -levyjen jatkuvan tuotannon. Tässä laitteessa on uusi rakenne, korkea automaatio, vakaa laatu, helppo tuotanto ja huolto sekä sujuva käyttö, mikä tekee siitä ylimmän valinnan arkkituotteiden valmistajille.
II. Rakenteen yleiskatsaus
Sekolmen roll-kalenterilaitteetensisijaisesti koostuu peilistä viimeistelty kalenterista, voimansiirrosta, kiinnikkeestä, pohjasta, eteenpäin suuntautuvasta ja käänteisestä matkamekanismista, muotin lämpötilan ohjaimesta ja sähköohjausjärjestelmästä.
Vaihteistoa ohjaa moottori ja pelkistysvaihdejärjestelmä. Kolme rullaa hyödyntävät taajuusmuutosta nopeuden hallintaan, mikä mahdollistaa riippumattoman tai synkronoidun säädön.
Ylä- ja alarullat ovat mekaanisesti kiinnitettyjä, varmistaen tarkan paikannuksen, erinomaisen itselukin suorituskyvyn ja luotettavan vakauden. Kummassakin rullassa käytetään vakioa lämpötilaa säätääkseen lämpötilan tarkasti tuotteen tuotantoprosessiparametrien täyttämiseksi. Laitteita ajaa eteenpäin ja taaksepäin moottorilla, ja hidastuvuusjärjestelmä mahdollistaa tuotteiden säätämisen, mikä tekee sopiviksi säätää ja purkaa muotteja tuotannon aikana. III. Tärkeimmät tekniset parametrit
Rullan halkaisija: Ø450 x 1650 mm
Rullien lukumäärä: 3
Rullapinnan laatu (µm): RA ≤ 0,25
Rullakovuus: (HRC) 50-55
Rullikromi-pinnoitus: (µm): 40-50
Rullankorkeuden säätöalue (mm): 0-50
Rollarajapinnan kierteen spesifikaatio: RC 1 1/2# putken kierre
Rullalämmitysväliaine: Pehmennetty vesi
Ajo Motor -malli: 90L4 Teho: 1,5 kW
Drive-pelkistimen malli: FAF77R37-1,5 kW
Lähtönopeus: 5 rpm
Mekaaninen puristimen pelkistimen malli: NMRV75-0,75 kW-40/1
Moottorin puristusteho: 0,75 kW-4
Moottorin vähentäjien lukumäärä: 2
Jäähdytysvesipumpun moottorin teho: 90L2 1,5 kW
Määrä: 3 yksikkö
Matkapuhelin moottori: 0,75 kW
Matkapuhelinten pelkistimen malli: NRV63/50-D0.75-400/1
Määrä: 1 yksikkö
Ulkoiset mitat (l x w x h): 1400 x 2400 x 2100 mm
Paino: 4000 kg
Iv.kolmen roll-kalenterilaitteetAsennus
4.1. Kone tulee asentaa kiinteään pintaan. Perustan tulisi olla betonirakenne, jonka pintakorkeus on vähintään 80 mm.
4.2. Kun säädät ja kiristät konetta, tasota se. Tasovirheen tulisi olla alle 0,5%. Kolme rullaa on säädettävä keskikorkeuteensa. Koneen jalkatuessa on neljä säätöruuvia, jotka säätävät koneen korkeutta muotin poistokorkeuden mukaan (muotin poisto on tasoitettava ensin). Jos kolmen roll-kalenteri syötetään alhaalta ylöspäin, keskimmäisen telan alareunan tulisi kohdistaa muotin poistoaukon kanssa. Jos kolmen roll-kalenteri syötetään ylhäältä alas, keskimmäisen telan yläreuna tulisi kohdistaa muotin poistoaukon kanssa. Muita säädöksiä ei tarvita. 4.3. Kun asetat sähköjohdot kolmen roll-kalenteriin ja rullakokoonpanoon, harkitse liikkumisen mahdollisuutta. Sähköohjauslaitteet sijaitsevat pääohjausasemalla kolmen roll-kalenterin ja vetoyksikön.
4.4. Aseta laitteen asentaessasi virtalähde, ilmansyöttö (paineilma vähintään 6 kg/cm²) ja jäähdytysvesilinjoihin.
5. Koekäyttö
5.1. Siirrä jokaista lähetysjärjestelmää manuaalisesti tarkistamaan luotettavuus ja joustavuus. Levitä riittävä puhdas voiteluaine ja kiinnitä sitten yksikkö turvapeitteellä.
5.2. Jokaisen komponentin virta ja tarkista luotettava toiminta.
5.3. Suorita ilmakoe kaikkien pneumaattisten komponenttien koordinoidun toiminnan ja asianmukaisen tiivistyksen varmistamiseksi.
5.4. Kytke muotin lämpötilan säädin testataksesi kaikki putkistot vuotamiseksi.
5.5. Muotin kuumentamisen jälkeen tarkista, ovatko nivelet tiukka vai löysä.
5.6. Kolmen telan välinen rako säädetään alustavasti ennen lähetystä. Lähetyksen aikana vasemman ja oikean rullan välinen kuilu voi tulla epäjohdonmukaiseksi. Säädä rullat ensin irrota kytkimet, jotka yhdistävät vasemman ja oikean pään. Aseta kuparikiellosmittari ala- ja keskimmäisten rullien väliin sekä ylä- ja keskimmäisten rullien väliin ja säädä sitten rullat ylös ja alas, kunnes etäisyys vasemman ja oikean pään välillä on yhtä suuri. Säädön jälkeen sulje kytkimet ja kiristä asetetut ruuvit. Seuraavaa säätöä ei yleensä vaadita.
5.7 Rullaaukko ja sulkeminen
Siirrä rullaa nostamis- ja alentamispainikkeita tarkistaaksesi, nousevatko rullat ja laskevatko painikamerkkien mukaisesti. Jos ei, säädä moottorin johdotus.
5.8 kolmen roll-kalenterilaitteetSähkö-
Kun olet tarkistanut päävirtalähteen, tarkista seuraavat:
Rullan pyörimissuunta säädetään ennen kuin kone poistuu tehtaalta. Syöttömenetelmästä riippuen rullan pyörimissuunta voidaan jakaa kahteen tyyppiin: alhaalta, ylhäältä ja ylhäältä, alhaalta. Jos rullan kiertosuunna eroaa kaaviosta, säädä moottorin johdotus vastaamaan kaaviota.
5.9 Kolmen rollerin lämpötilan säätö
Aloita kolme rullaa ja anna niiden pyöriä hitaasti. Kytke rullan lämmityskytkin päälle, kunnes telat saavuttavat asetetun lämpötilan. Rullilämmitysmenetelmiä ovat veden lämmitys ja öljyn lämmitys tuotteesta riippuen. Lämpötilan säädin mittaa rullan lämpötilan sen jälkeen, kun vesi (öljy) poistuu rullista.
5.10 Tuotteen paksuuden säätö
Kun materiaali on jo purettu muotista, pidä rullan sulkemispainiketta painettuna ja tarkista rullarako visuaalisesti. Kun rullat saavuttavat tuotteen paksuuden (tuotteen paksuudesta ja työntekijän taitotasosta riippuen, yleensä noin 2 mm paksumpia kuin tuote, mutta lähempänä tuotteen paksuutta lisääntyneellä taitolla), vapauta nappi ja kiertää manuaalista säätökahvaa jatkuvasti rullan raon säätämiseksi, kunnes tuote saavuttaa halutun paksuuden.
5.11 kolmen roll-kalenterilaitteetSäätö

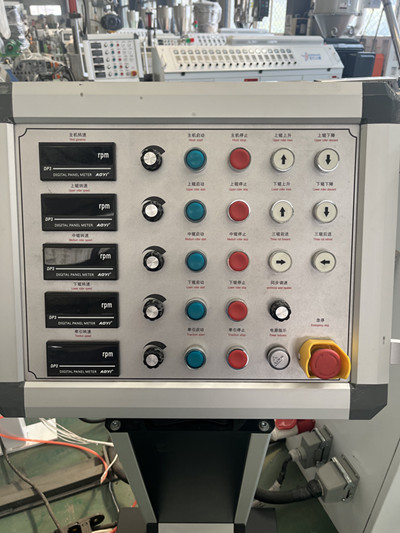

Kolmen rollernopeuden säätö liittyy läheisesti suulakepuristimen lähtö- ja tuotevaatimuksiin. Kunkin kolmen telan nopeutta voidaan säätää erikseen, samanaikaisesti kiihdyttää tai hidastua (kolmen roller-yhtenäinen säätö) tai säätää samanaikaisesti koko tuotantolinjalla (viiva yhtenäinen säätö). Säätövaiheet: Säädä kunkin telan nopeus erikseen → Säädä kunkin telan nopeus yhdessä → Säädä koko tuotantolinjan nopeus kollektiivisesti. Säädä ensin kaikkien kolmen telan nopeudet suunnilleen samalla tasolla. Yksittäiset nopeuden säädöt voivat olla välttämättömiä kolmen telan välisten lämpötilaerojen perusteella. Suorita sitten kaikkien kolmen rullan yhtenäinen säätö, joka perustuu muotin poistoaukon rullien välillä kertyneen materiaalin määrään. Kun koko tuotantolinjan nopeussuhteet on täysin säädetty, lisää suulakepuristimen lähtöä yhtenäisen säädön loppuun saattamiseksi.
5.12. Pidä yksityiskohtaiset tiedot koeajoista, mukaan lukien lämpötila, nopeus ja muut parametrit normaalin tuotannon aikana säätöjen jälkeen, tulevaa viitettä varten.
