Polyamidi (PA, nylon) ja polyoksimetyleeni (POM, asetaali) ovat teknisiä kestomuoveja, jotka asettavat ainutlaatuisia haasteita arkkiekstruusiolle. Toisin kuin perushartsit, kuten PS tai PP, nämä materiaalit vaativat tiukempaa prosessin hallintaa, erikoistuneita ruuvirakenteita ja huolellista ekstruusiokäsittelyä. Tämä opas keskittyy käytännön tuotantonäkökohtiin ja tarjoaa vertailuparametrit vakaalle, korkealaatuiselle arkkitulostukselle.
PA (polyamidi)
Puolikiteinen tekninen muovi, jolla on erinomainen mekaaninen lujuus, kulutuskestävyys ja kemiallinen stabiilisuus.
Kosteusherkkä: PA imee kosteutta ilmakehästä (jopa 0,5 % 24 tunnissa joissakin laaduissa), joka hydrolysoituu sulamislämpötiloissa aiheuttaen pintavikoja ja pienentynyttä molekyylipainoa -5.
Käsittelylämpötila-alue: tyypillisesti 230–280°C laadusta riippuen.
POM (polyoksimetyleeni/asetaali)
Suuri jäykkyys, alhainen kitka, erinomainen mittavakaus ja erinomainen väsymiskestävyys – käytetään usein metallin korvikkeena auto- ja teollisuussovelluksissa -5.
Terminen hajoamisriski: POM:lla on kapea käsittelyikkuna; sulamislämpötila ei yleensä saa ylittää 205–225 °C homopolymeerilaaduille.
Kosteuden imeytyminen on alhaisempi kuin PA, mutta esikuivaus on silti suositeltavaa kriittisissä sovelluksissa.
Ruuvien suunnittelun huomioitavaa
Ruuvi on linjan sydän. POM-ekstruusiota varten suositellaan kolmiosaista ruuvigeometriaa seuraavilla yleisillä parametreilla:
| Parametri | Yleinen suositus |
|---|---|
| Kokonaispituus (L/D) | 20-30 D |
| Syöttöosan pituus | 8-9 D |
| Puristusosan pituus | 3-5 D |
| Mittausosan pituus | 9-12 D |
| Syöttöosan lentosyvyys (hₑ) | 7–8 mm (45–60 mm Ø ruuveille) |
| Mittausosan lentosyvyys (hₐ) | 2,5-4 mm |
Pääkohdat:
Ilmastoitu (kaksivaiheinen) ruuvi on erittäin suositeltavaa POM-ekstruusiota varten. Dekompressiovyöhyke päästää kosteuden ja haihtuvat aineet poistumaan tyhjiöportin kautta, mikä vähentää pintavirheitä ja eliminoi erillisen esikuivauksen tarpeen monissa tapauksissa -4-10.
Ruuvien materiaalin tulee olla 38CrMoAl ja nitrauskäsittely (HRC 55–60, nitraussyvyys ≥0,6 mm) kulutuskestävyyden vuoksi -2.
Tyypilliset laboratorio-/tuotantoekstruuderin tekniset tiedot -2
| Komponentti | Specification Range |
|---|---|
| Ruuvin halkaisija | Φ20mm (laboratorio) - Φ90mm+ (tuotanto) |
| L/D suhde | 28:1–30:1 |
| Ruuvin nopeus | 0–285 rpm (säädettävä taajuus) |
| Tynnyrin lämmitysvyöhykkeet | 3-5 vyöhykettä |
| Die lämpövyöhykkeet | 2-3 vyöhykettä |
| Jäähdytysjärjestelmä | Monivaiheinen puhallinjäähdytys tai vesijäähdytys |
| Ohjausjärjestelmä | PLC värillinen kosketusnäyttö, lämpötilan/paineen valvonta |
POM-arkin lämpötila-asetukset -3-4
| Alue | Lämpötila-alue (°C) |
|---|---|
| Kiinteä kuljetusalue (syöttö) | 170-175 |
| Sulamisvyöhyke | 175-180 |
| Sulan siirtovyöhyke | 180-185 |
| Sovitin / siirto | 175-180 |
| Kuole | 175-185 |
| Sulamislämpötila (tavoite) | 180–205 (kopolymeeri), 205–225 (homopolymeeri) |
Huomautus: POM-homopolymeerilaatujen (esim. Delrin®) sulamislämpötila ei saa ylittää 225 °C hajoamisen välttämiseksi. Paksumpia arkkeja varten pidä sulamislämpötila alle 180 °C sisäisten tyhjien syntymisen estämiseksi -3.
PA (nylon) -levyn lämpötila-asetukset
| Alue | Arvioitu alue (°C) |
|---|---|
| Syöttöalue | 220-240 |
| Puristusalue | 240-260 |
| Mittausalue | 250-280 |
| Kuole | 250-270 |
Kalenterin telan lämpötilat -3
POM-arkkien kolmen telan pinon lämpötilat vaihtelevat yleensä 130–170 °C arkin paksuudesta riippuen. Ylärulla asetetaan yleensä hieman keskirullaa korkeammalle, ja alarulla on viilein. PA:n telan lämpötilojen tulisi olla korkeampia ennenaikaisen jähmettymisen estämiseksi.
POM-arkkien tuotantoesimerkki -3
Kone: Ø 90mm, 30D ekstruuderi
Levyn mitat: 770 mm × 1,6 mm
Ruuvin nopeus: 25 rpm
Lentoonlähtönopeus: 0,63 m/min
Teho: ~68 kg/h
POM-levyn (paksu arkki) tuotantoesimerkki -3
Tuote: halkaisijaltaan 60 mm sauva (samanlaiset periaatteet koskevat paksua levyä)
Ruuvin nopeus: 42 rpm
Lentoonlähtönopeus: 20 mm/min (per onkalo)
Teho: ~17 kg/h
Käynnistys- ja normaalikäyttönopeudet -4
Ruuvin alkunopeus lämmityksen aikana: 3–4 rpm
Normaali käyttönopeus: 10–12 rpm (säädä tehovaatimusten ja suutinpaineen mukaan)
Kosteudenhallinta
PA on esikuivattava (tyypillisesti 3–4 tuntia 80–100 °C:ssa) hydrolyyttisen hajoamisen estämiseksi. POM hyötyy kuivauksesta (3 tuntia 100–110 °C:ssa) tai se voi käyttää tuuletettua ekstruuderin rakennetta kosteuden poistamiseen linjassa -3-5.
POM:lle tuuletettu ruuvirakenne eliminoi erillisen esikuivauksen tarpeen, mikä yksinkertaistaa merkittävästi tuotantoa. Vuoden 2012 patentti kuvaa tätä lähestymistapaa: kosteus haihdutetaan plastisoinnissa ja poistetaan tyhjiöportin kautta, mikä vähentää energiankulutusta ja laitekustannuksia -4-10.
Die Design
Säädettävillä huulilla varustetut T-urat ovat vakiona. POM:n tapauksessa muotin runko tulee pitää tasaisessa lämpötilassa (esim. 185 °C suulakkeen poikki), jotta varmistetaan tasainen virtaus -3.
PA:ta sisältäville monikerroksisille sulkulevyille on saatavana 5–9-kerroksisia koekstruusiolinjoja, joiden teho on 500–800 kg/h ja levyn leveys 800–1200 mm -6-8.
Paineensäätö
Tasaisen suuttimen sisääntulopaineen ylläpitäminen on kriittistä paksuuden tasaisuuden kannalta. Tarkkuussovelluksiin suositellaan sulatepumppua suulakepuristimen ja muotin välissä.
Sekä PA- että POM-levyissä esiintyy sisäisiä jännityksiä epätasaisesta jäähdytyksestä. Erittäin tarkkojen osien tapauksessa hehkutus (lämpökäsittely) on välttämätöntä -3-4.
POM-hehkutusaikataulu (suositus) -4-10
| Vaihe | Lämpötila (°C) | Kesto / Huomautuksia |
|---|---|---|
| 1 | 40 | Nosto, 20 min |
| 2 | 70 | Nosto, 20 min |
| 3 | 70 | Pidä, 180 min |
| 4 | 100 | Nosto, 20 min |
| 5 | 100 | Pidä, 180 min |
| 6 | 135 | Nosto, 20 min |
| 7 | 135 | Pito: paksuus (mm) × 2 × 60 min |
| 8 | 100 | Jäähdytä, 20 min |
| 9 | 100 | Pidä, 180 min |
| 10 | 70 | Jäähdytä, 20 min |
| 11 | 70 | Pidä, 180 min |
| 12–13 | 40 | Lopullinen jäähdytys ja pito |
Yleinen POM-hehkutussääntö -3
Lämpötila: 140–145°C (korkeammat lämpötilat eivät tehoa; alhaisemmat lämpötilat eivät vähennä stressiä)
Kesto: 10 minuuttia / 1 mm seinämän paksuus
| Ongelma | Todennäköinen syy | Ratkaisu |
|---|---|---|
| Pinnalla hopeajuovia/kuplia | Kosteutta sulassa | Kuivaa PA perusteellisesti; tarkista POM:n tuuletusruuvin toiminta |
| Kellastuminen / värimuutos | Ylikuumeneminen (POM) | Alenna tynnyrin/suuttimen lämpötiloja; tarkista sulatuslämpötila |
| Paksuuden vaihtelu | Paineen vaihtelu | Asenna sulatepumppu; tarkista ruuvin nopeuden vakaus |
| Rullanjäljet/tartunta | Rullan lämpötila liian korkea/matala | Säädä kolmen telan lämpötilagradienttia |
| Huono mittojen vakaus | Sisäiset jännitykset | Hehkutusarkki suositellun aikataulun mukaan |
| Kuoleman muodostuminen / hajoaminen | Liian pitkä oleskeluaika | Vähennä ruuvin nopeutta; tyhjennä ennen sammutusta |

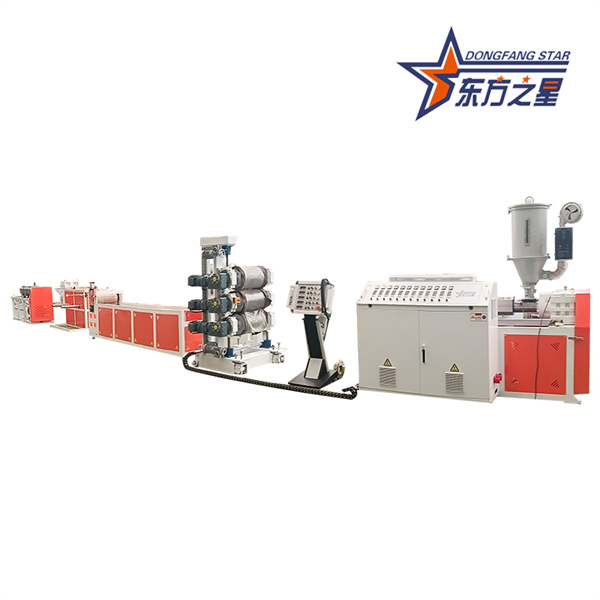

Laboratorio / pilottilinja -2
Ruuvi: Φ20mm, 28:1 L/D
Tulos: materiaaliriippuvainen
Nopeus: 0-285 rpm
Telan nopeus: 0-15 rpm (kalanteri), 0-20 rpm (nousu)
Teho: 380V, 50Hz, 3-vaihe
Paino: ~175 kg
Tuotantolinja (monikerroksinen) -8
Ekstruuderit: 120/75/50/60/75 (7-kerroksinen kokoonpano)
Tuotteen leveys: 800-1200mm
Paksuusalue: 0,05-0,5 mm
Teho: 500-800 kg/h
Paksu POM-arkkiviiva -9
Pystyy valmistamaan levyjä, joiden paksuus on 25–70 mm
Soveltuu paksuille POM-levyille, joita käytetään metallin korvikkeina konesovelluksissa
PA- ja POM-arkkien suulakepuristus vaatii syvempää ymmärrystä materiaalin käyttäytymisestä kuin tavalliset hyödykehartsit. Keskeisiä menestystekijöitä ovat:
Oikea ruuvivalinta – tuuletetut mallit kosteuden hallintaan
Tarkka lämpötilan säätö – erityisen tärkeää POM:lle hajoamisen välttämiseksi
Suulakepuristuksen jälkeinen hehkutus – välttämätön jännityksen lievittämiseksi ja mittatarkkuuden kannalta
Sulapaineen stabiilisuus – saavutetaan sulatepumppujen ja jatkuvan syötön avulla
Huolellisella parametrisäädöllä ja oikealla laitekonfiguraatiolla PA- ja POM-levyjen suulakepuristuslinjat voivat tuottaa luotettavasti korkealaatuisia teknisiä levyjä autoteollisuuden, teollisuuden ja tarkkuussovelluksiin.
-
